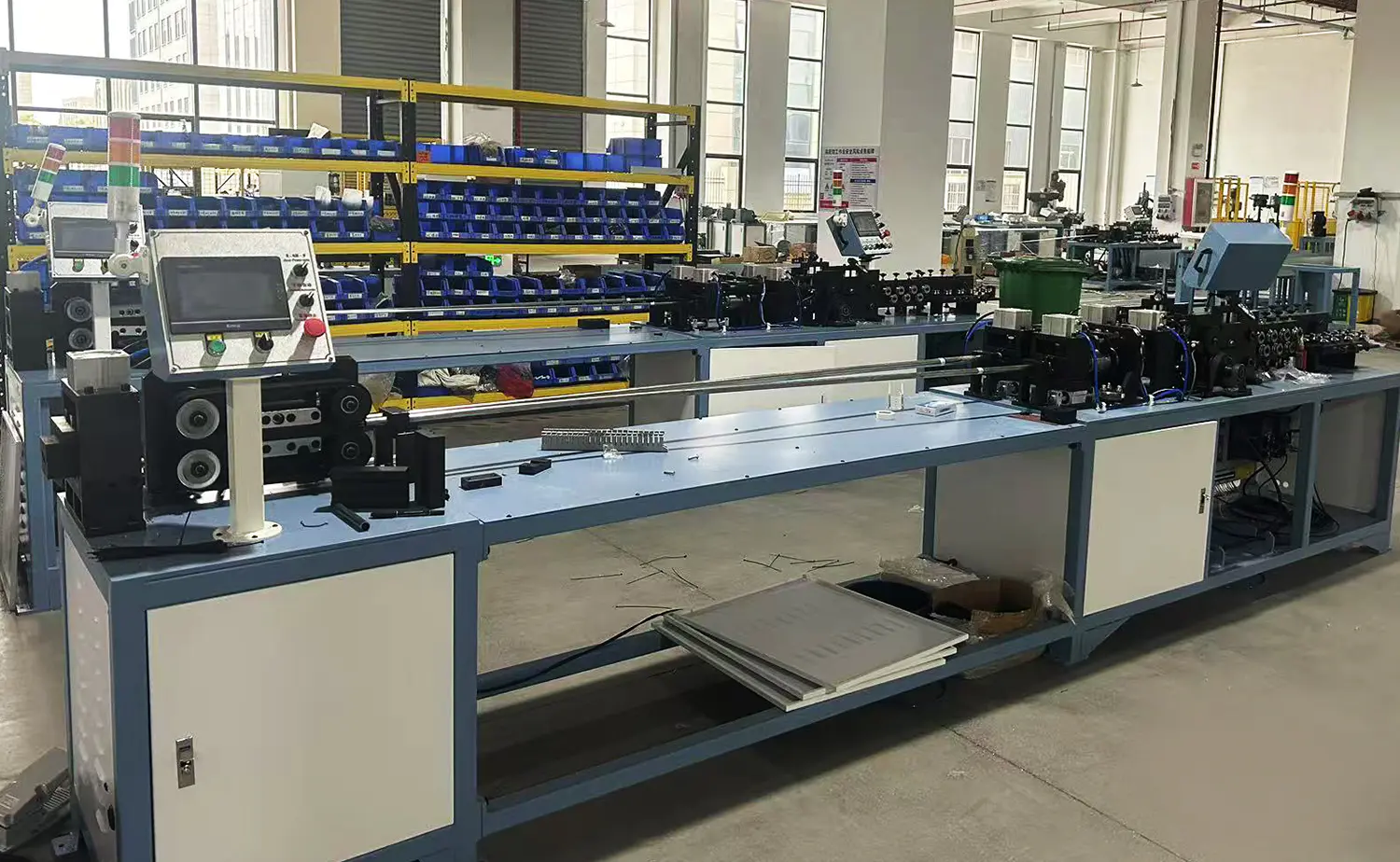

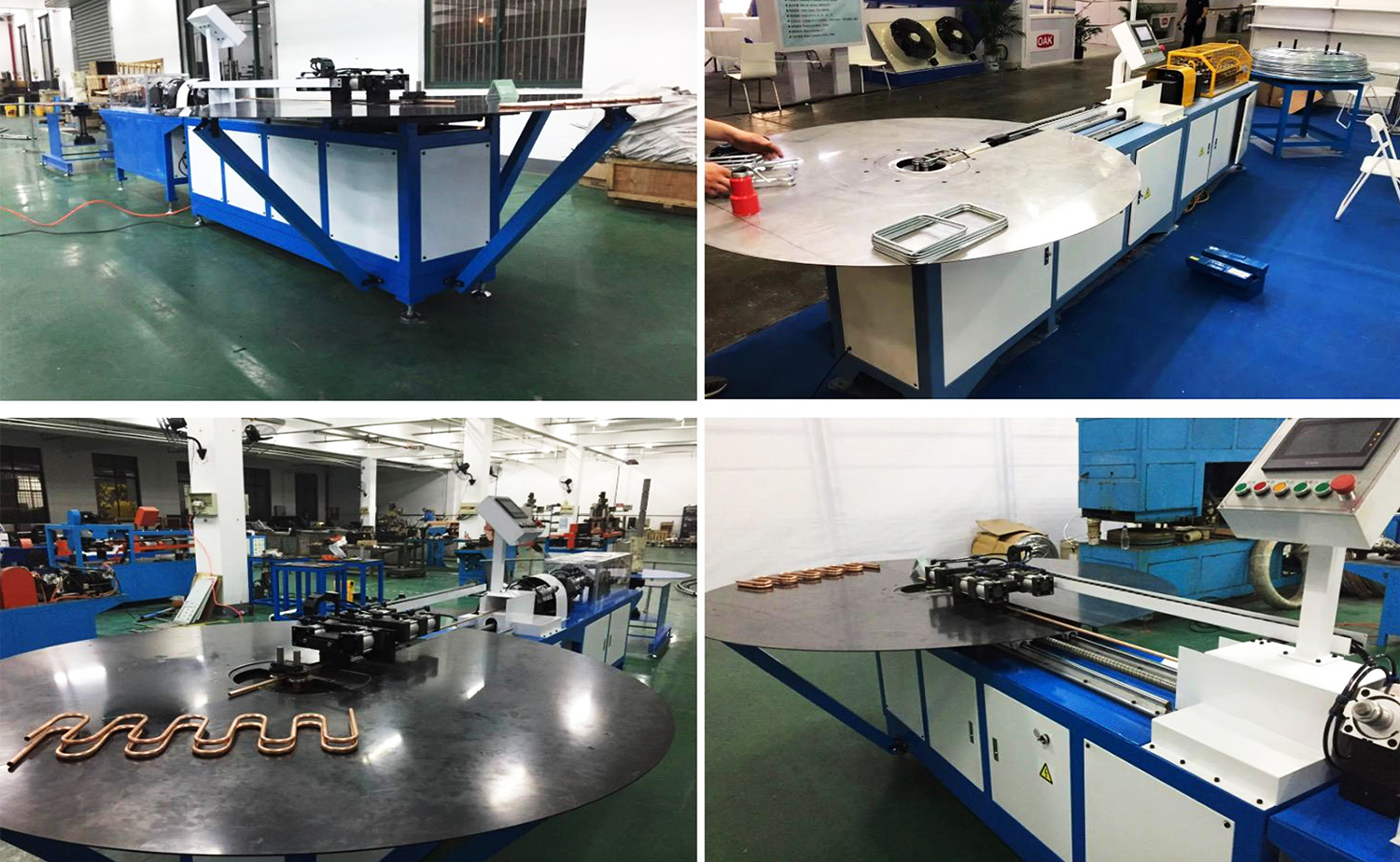

Name: SB-20CNC-serie volautomatische serpentinebuiger
Brand: Zhangjiagang HuaShun Machinery Manufacture Co.,Ltd.

De volledig geautomatiseerde serpentinebuiger integreert afwikkelen, rechttrekken, snijden en buigen in één enkele handeling, speciaal ontworpen voor het verwerken van afzonderlijke aluminium-, koper- of Bundy-buizen. Vergeleken met traditionele handmatige methoden verhoogt dit automatische systeem de efficiëntie aanzienlijk en verlaagt het de arbeidskosten.

Een driedelige klemmatrijs minimaliseert buisvervorming en zorgt voor gladde en nauwkeurige snijkanten. De concentriciteit met hoge nauwkeurigheid blijft behouden, waardoor een uitstekende laskwaliteit bij daaropvolgende processen wordt gegarandeerd. Het spaanloze snijsysteem maakt gebruik van 360°-roterend snijden met tweepuntsklemming, waardoor zuivere sneden zonder materiaalverlies worden gegarandeerd.

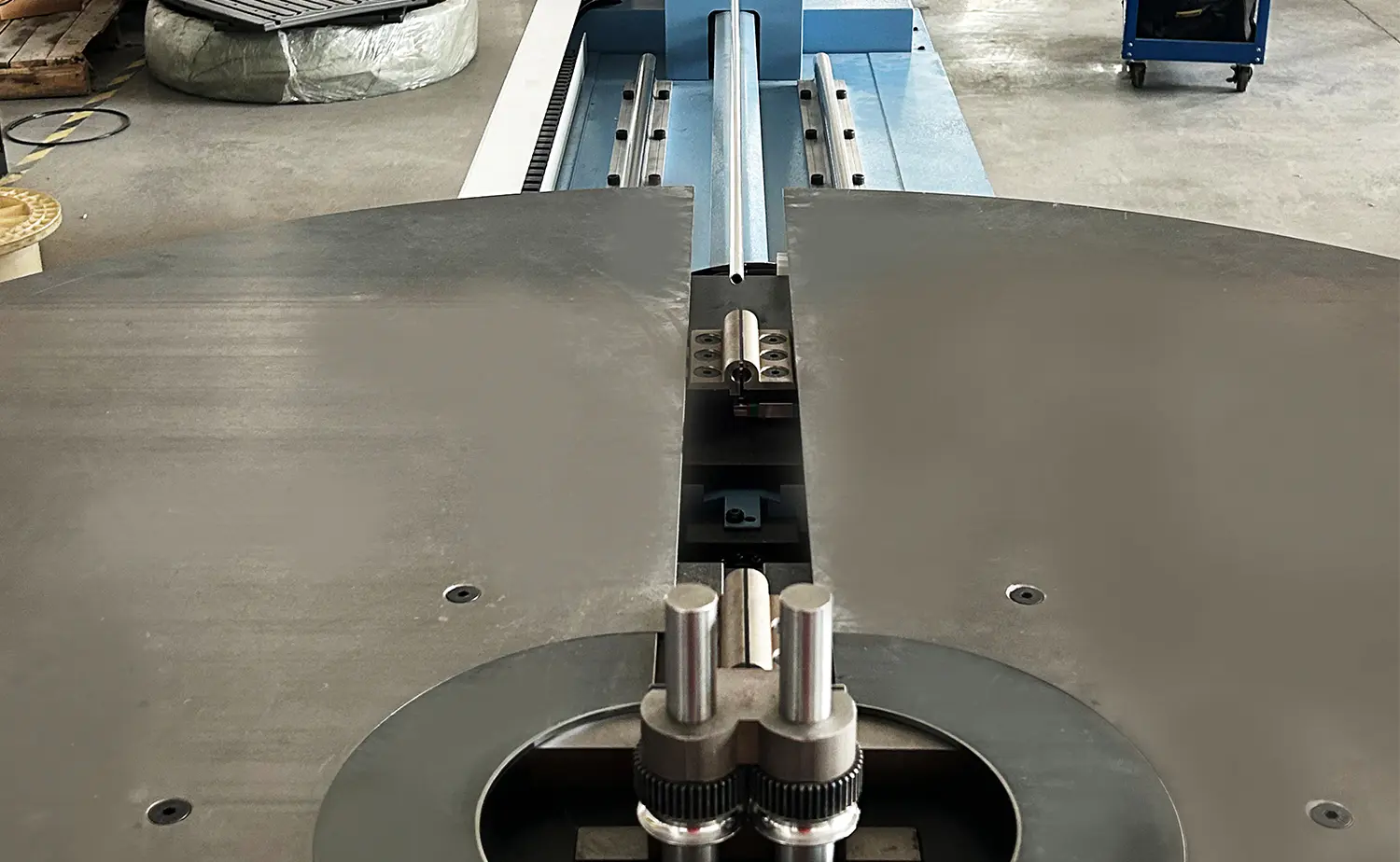

De machine beschikt over een gepatenteerd servogestuurd buigsysteem, ontworpen om nauwkeurige buighoeken en -richtingen te bereiken. Speciaal ontworpen buiggereedschappen garanderen consistente buigradii met minimale vervorming, wat resulteert in hoogwaardige, visueel aantrekkelijke buigingen.

Parameter	Gegevens
Buismateriaal	Koperen buis / aluminium buis / Bundy buis
Luchtdruk	0,5-0,6 MPa
Hydraulische druk	5-7 MPa
Buisdiameter	Φ3-20 mm (vorm veranderen)
Buiswanddikte	0,3-1,5 mm
Buigvermogen	Enkele buis
Buighoek	1~210 graden
Buigradius	R11~R50 (vorm veranderen)
Buigtijden	Tot 110 keer/cyclus
Lengte van voeding	10-700 mm/tijd, kan meerdere keren worden gevoerd
Tafelgrootte	Φ1-5 m (kan worden aangepast)
Controlesysteem	PLC-besturing / touchscreen
Motorvermogen	9 kW
Elektrisch systeem	380V, 50Hz, 3 fasen (aangepast)
Afmeting	2350×780×1590 mm 1570×530×1170 mm (exclusief tafel)
