SC-4-1000A Automatische buisrichtmachine zonder spaanders

Terug

  • SC-4-1000A Automatische buisrichtmachine zonder spaanders
  • SC-4-1000A Automatische buisrichtmachine zonder spaanders
  • SC-4-1000A Automatische buisrichtmachine zonder spaanders
  • SC-4-1000A Automatische buisrichtmachine zonder spaanders
  • SC-4-1000A Automatische buisrichtmachine zonder spaanders
  • SC-4-1000A Automatische buisrichtmachine zonder spaanders

Kenmerken

Basisparameters

Video

Industriële toepassingen

Neem contact met ons op

Kenmerken

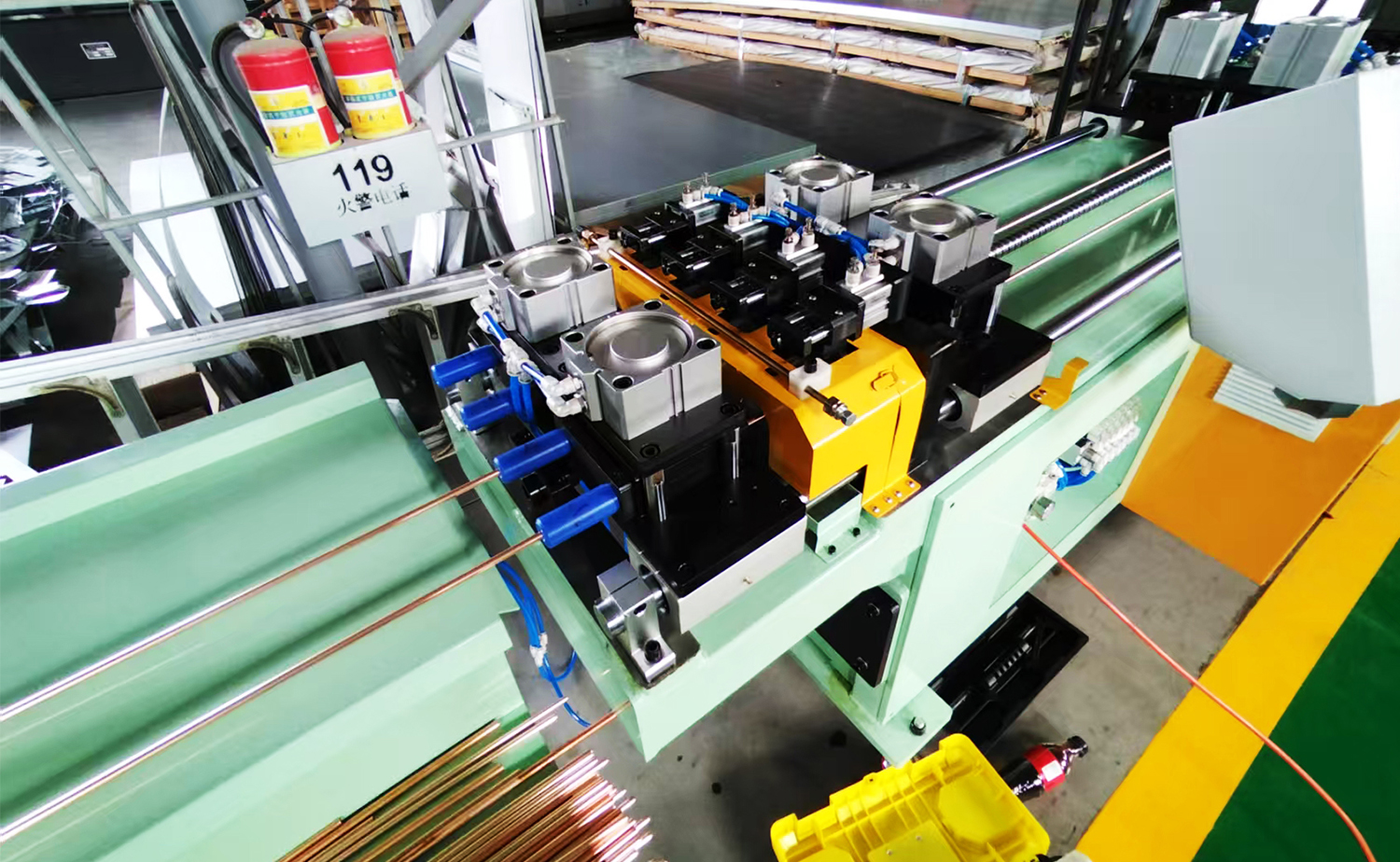

1. Het driedelige klemmatrijsontwerp vermindert effectief de buisvervorming, waardoor een schoon en glad snijoppervlak ontstaat voor optimale resultaten.
2. Dankzij de nauwkeurige concentriciteit zorgt de machine voor een uitstekende uitlijning, wat bijdraagt ​​aan hoogwaardige lasnaden in de daaropvolgende verwerkingsfasen.
3. Het systeem maakt gebruik van chiploze snijtechnologie en beschikt over 360 ° roterend snijden en dubbelpuntsklemmen, waardoor efficiënte en nauwkeurige sneden worden verkregen en verspilling wordt geminimaliseerd.

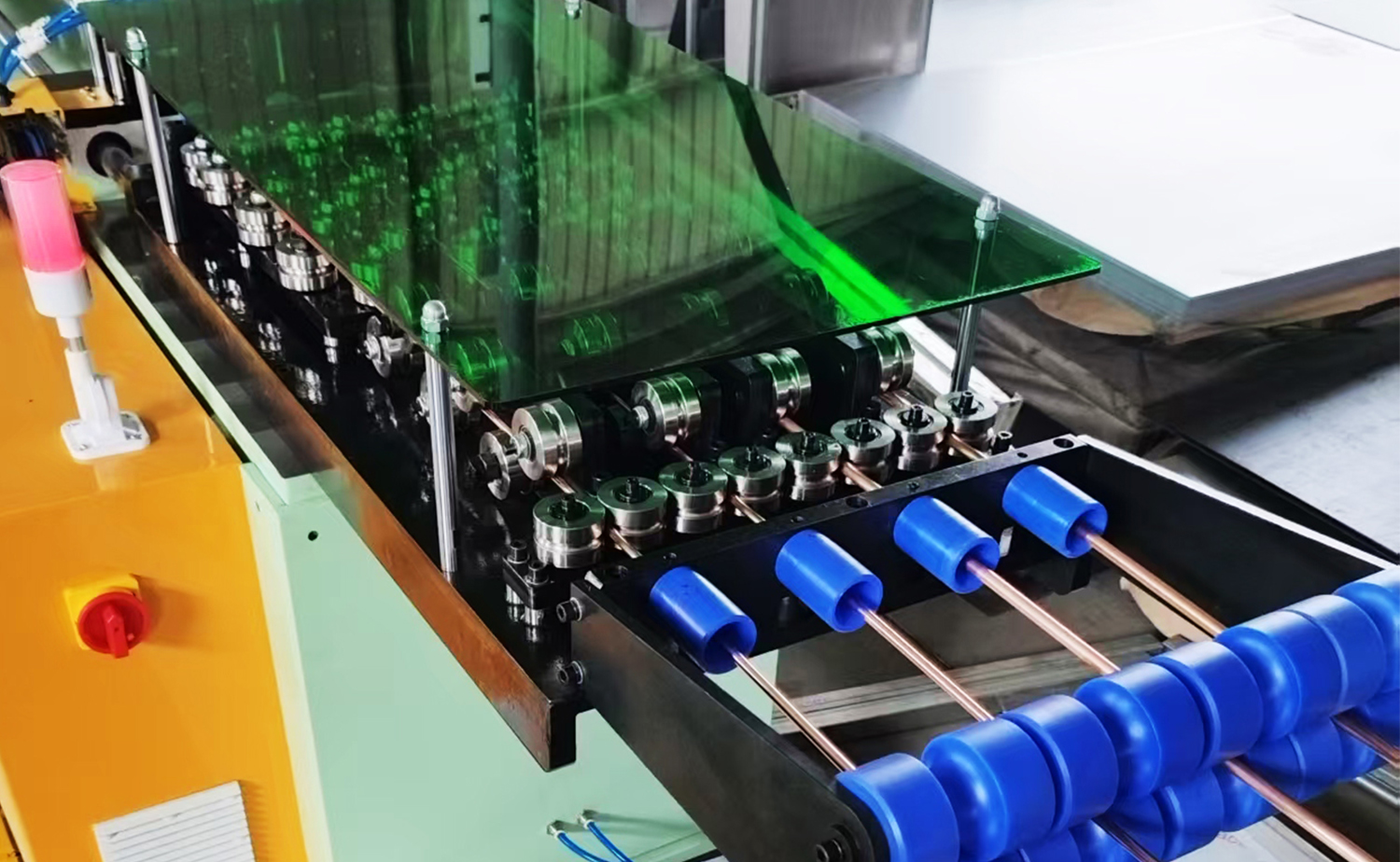

4. Het nylon richtwiel, gecombineerd met een "U"-vormige rubberen riem, geleidt de buis voorzichtig en voorkomt schade of krassen op het oppervlak tijdens het gebruik.

Parametertabel

Belangrijkste technische parameter

Artikel Parameter Opmerking
Materiaal Typ TP2 koperen buis (M/M2), 6063 zacht aluminium of gelijkwaardige standaardproducten
Koper OD&Dikte Buitendiameter: ø16, ø18, ø22, ø28; Wanddikte: 1-2 mm
Afmetingen en gewicht van de spoel Afgewikkeld type (houten haspel OD: 1070 mm, dikte: 300 mm); Binnengat: 136 mm
Verwerkingscapaciteit Aantal sneden per cyclus 1 stuk 1 1 1 1 indeling
Snijlengte Min: ≥60 mm; Maximaal: 10.000 mm
Eenmalige voedingsberoerte 1000 mm (voeden van servomotorkogelomloopspindel)
Productie-efficiëntie 6 sneden/min (L=1000mm, ø16 buis als voorbeeld) varieert met diameter en dikte
Verwerkingsnauwkeurigheid Rechtheidstolerantie ≤3‰ (wanneer L < 1000 mm)
Lengtetolerantie -L < 100 mm: ±0,2 mm-
-100–600 mm: ±0,5 mm
-600–1800 mm: 0–1 mm
-1800–4200 mm: 0–3 mm
Vlakheid van het snijuiteinde ≤±0,5 mm (L ≤ 1000 mm)
Oppervlakteconditie Geen zichtbare krassen, trekken of deuken op koperen/aluminium buizen
Milieu Macht 4 kW
Luchtdruk 0,5–0,7 MPa
Afmetingen - Hoofdeenheid: 3500(L) × 950(B) × 1400(H) mm
- Verzamelrek: 2000(L) × 950(B) × 800(H) mm
Voetafdruk Totaal: 13.500(L) × 1250(B) × 1800(H) mm (aanbevolen) spoelrek 3 m, spoelrek naar hoofdmachineruimte 5 m, machinelengte 3,5 m, verzamelrek 2 m
Gewicht 2200KG

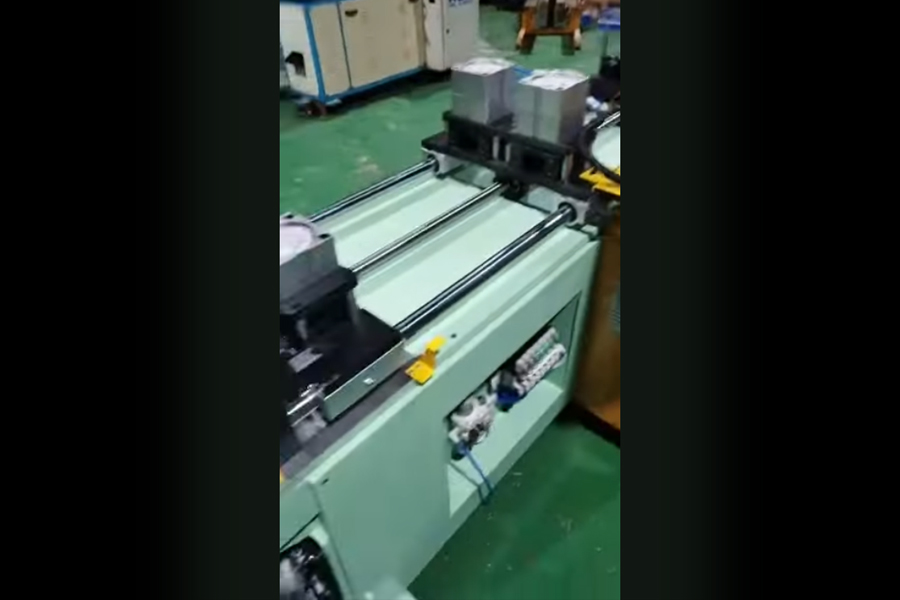

Video
