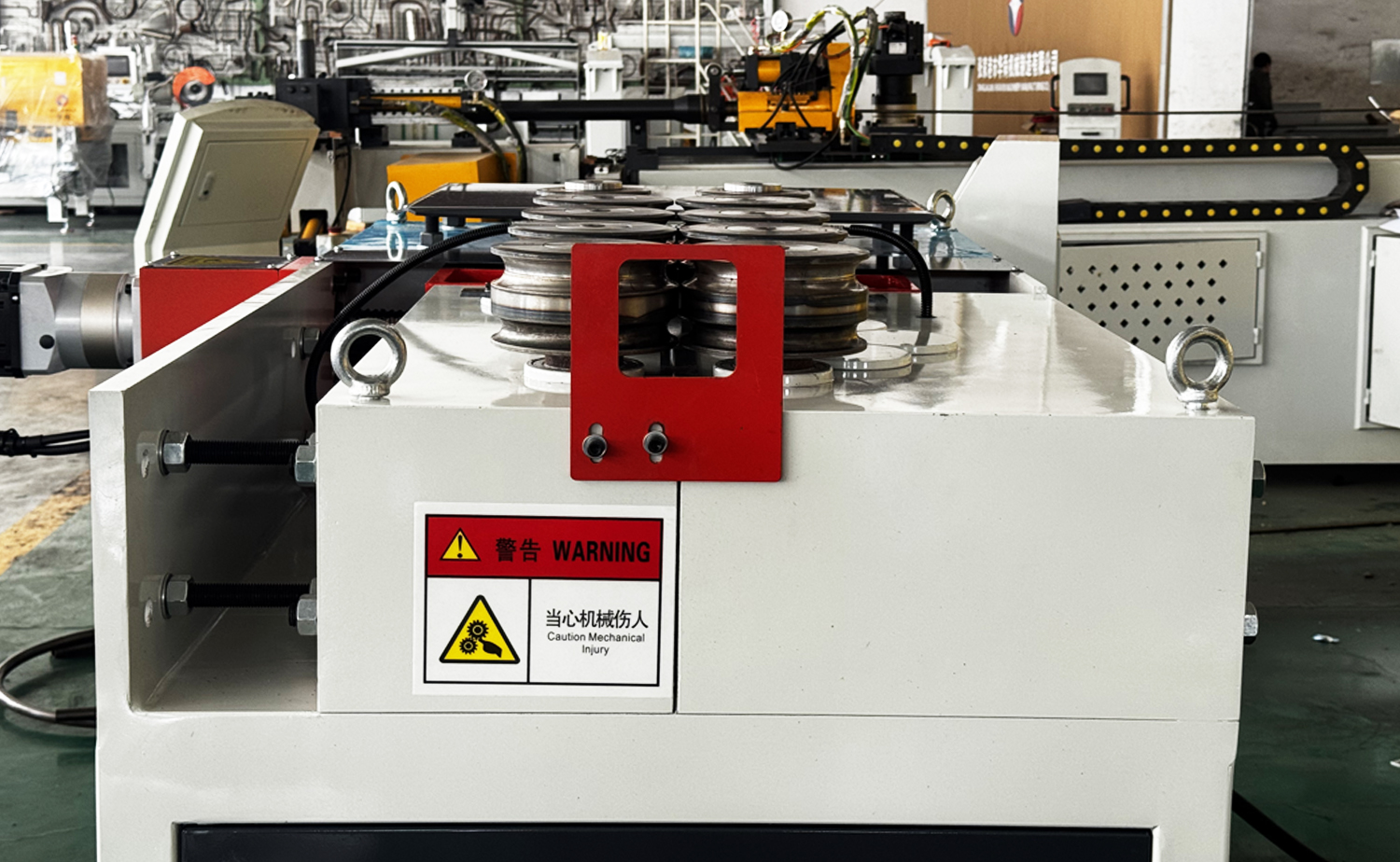

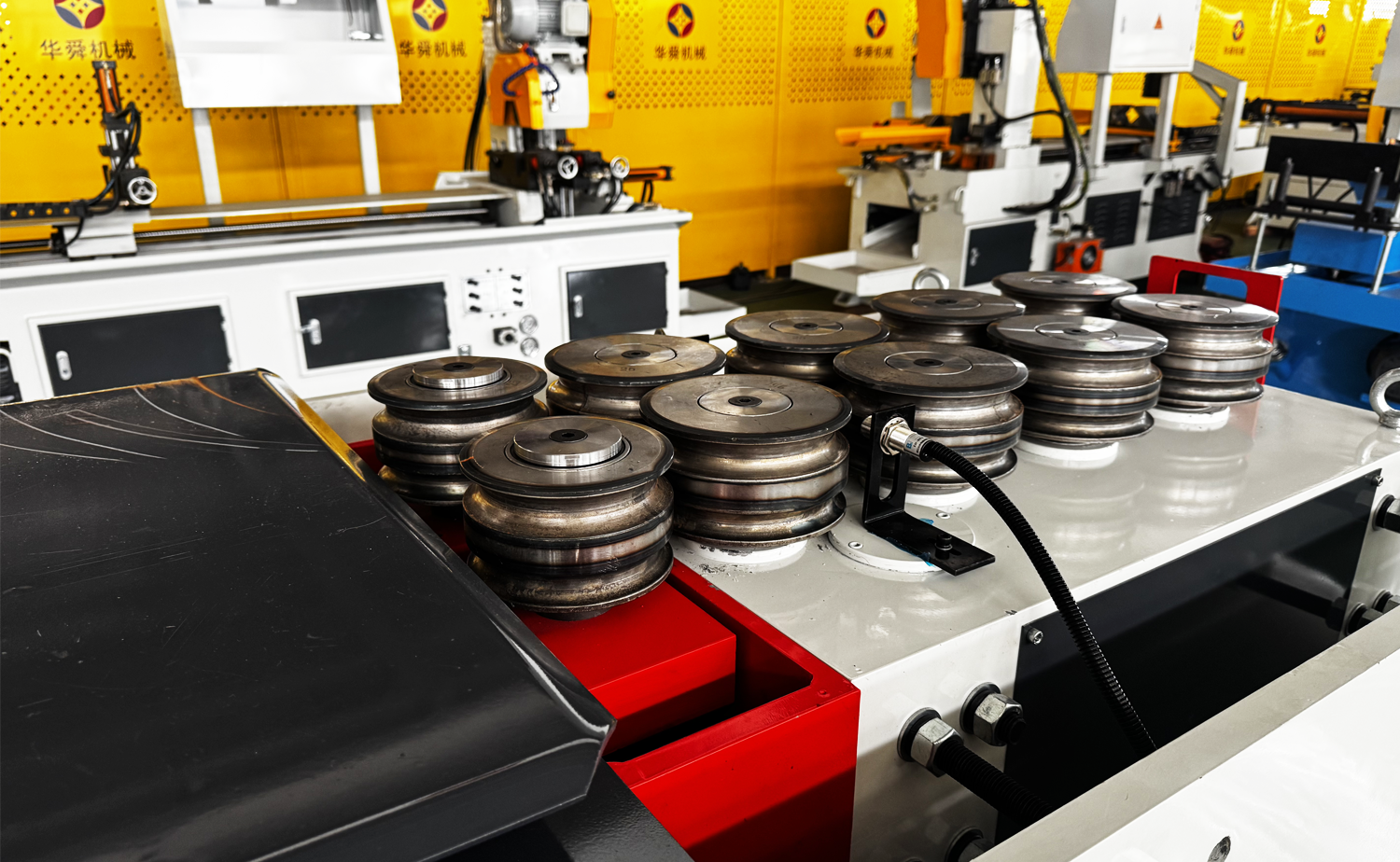

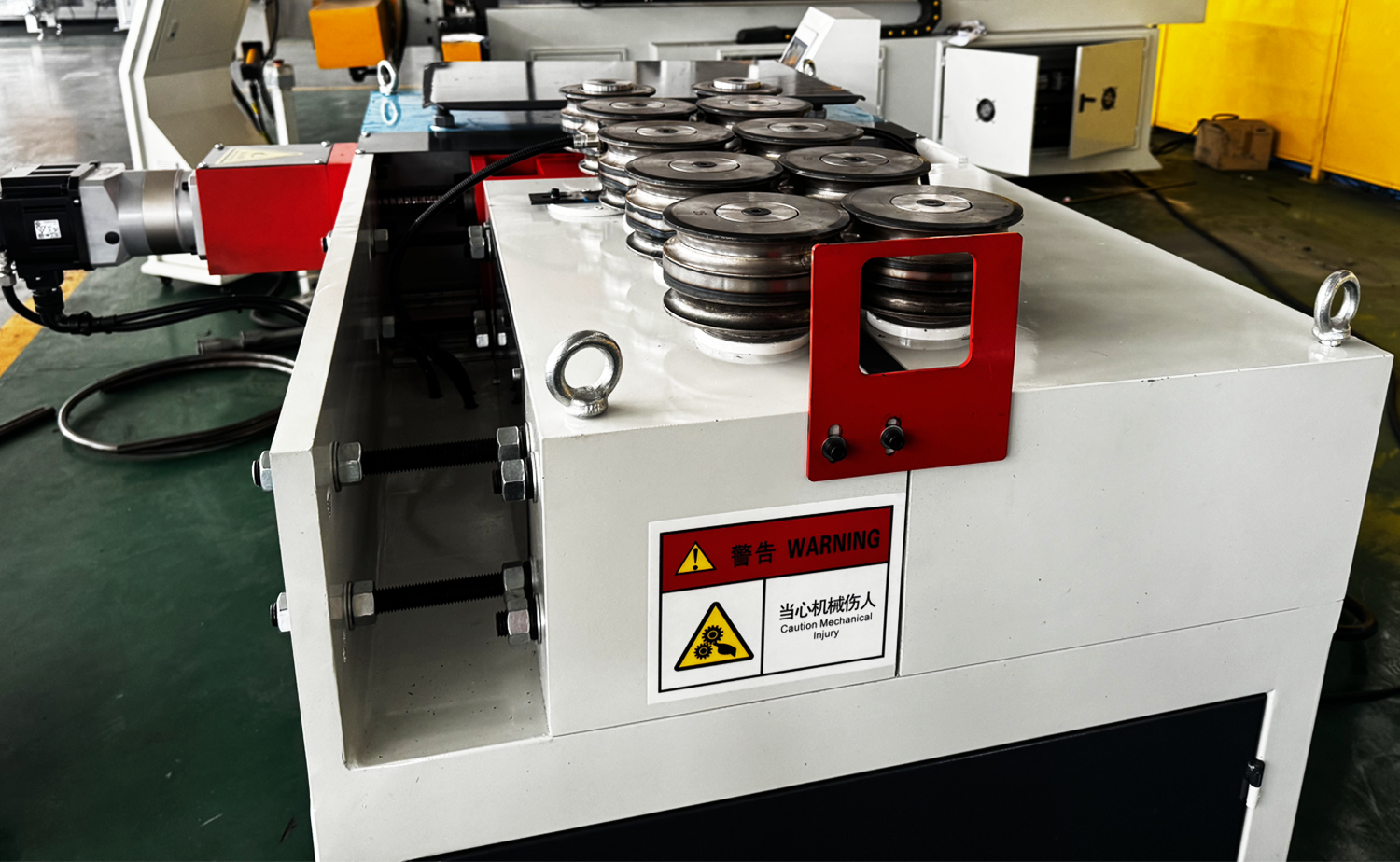

GY S Shape-serie ronde buiswalsmachine

Terug

  • GY S Shape-serie ronde buiswalsmachine
  • GY S Shape-serie ronde buiswalsmachine
  • GY S Shape-serie ronde buiswalsmachine
  • GY S Shape-serie ronde buiswalsmachine

Kenmerken

Basisparameters

Video

Industriële toepassingen

Neem contact met ons op

Kenmerken

1.De rondwalsmachine beschikt over een compact en betrouwbaar transmissiesysteem aangedreven door een verloopstuk en rollen. Het wielaangedreven ontwerp zorgt voor een stabiele invoer zonder wegglijden, waardoor hij zelfs geschikt is voor dunwandige materialen.
2. Een uiterst nauwkeurige servomotor regelt de rolpositie om meerdere buigradiussen op hetzelfde werkstuk te bereiken.
3. De machine wordt bediend via een gebruiksvriendelijke touchscreeninterface, waar parameters eenvoudig kunnen worden ingesteld om cirkel-, boog- of spiraalvormen met verschillende krommingen te produceren.
4. De voetschakelaar heeft een noodstopfunctie voor een veilige en gemakkelijke bediening.
5. Door simpelweg de groefvorm van de rolvorm te veranderen, kan de machine verschillende metalen profielen verwerken, zoals hoekstaal, plat staal, rond staal en andere materialen met speciale secties.
6. Het is vooral handig voor het buigen van profielen met een grote straal, waardoor de noodzaak voor overmaatse pijpbuigmallen wordt vermeden - een ideale aanvulling op traditionele pijpbuigmachines met één en dubbele kop.
7. Uitgerust met twee aandrukrollen kan de machine automatisch S-vormige bochten in beide richtingen vormen, waardoor de flexibiliteit wordt vergroot en de vormcapaciteit wordt uitgebreid.

Parametertabel

Belangrijkste technische parameter

Naam HSGY-40CNC-3X-7W HSGY-60CNC-2X(en) HSGY-60CNC-2X(en)
Max. Rolcapaciteit (koolstofstaal) Φ40×2,5 mm Φ60 × 3,0 mm Φ60 × 3,0 mm
Max. Rolcapaciteit (roestvrij staal) Φ40 × 2,0 mm Φ60 × 2,0 mm Φ60 × 2,0 mm
Min. Buigradius R=4-7,5D 10-15 keer de buitendiameter van de buis 10-15 keer de buitendiameter van de buis
Max. Buighoek Elke cirkelvormige rol Elke cirkelvormige rol Elke cirkelvormige rol
Rolsnelheid 50-150 mm/s 50-150 mm/s 50-150 mm/s
Roterende snelheid van de rollende mal 30 t/min 40 t/min 40 t/min
Diameter buigvorm 136 mm 1 kW 1 kW
Buigen servomotorvermogen 3,8 kW 4,4 kW 4,4 kW
Servomotorvermogen voeden 1 kW 1 kW 1 kW
Machineafmeting 900x600x1500mm 1360x1220x1200mm 1360x1220x1200mm
Machinegewicht 700 KG 1400KG 1400KG
